Vrste radova:
Izgradnja nove parne plinske kotlovnice ukupne snage 2×4 t/h pare (dva kotla snage toplinskog učinka ložišta kod zemnog plina Q (MW) = 2,7), što uključuje dobavu i montažu kompletnog cijenog razvoda, ugradnju dimnjaka, termičke pripreme vode te kemijske pripreme vode.

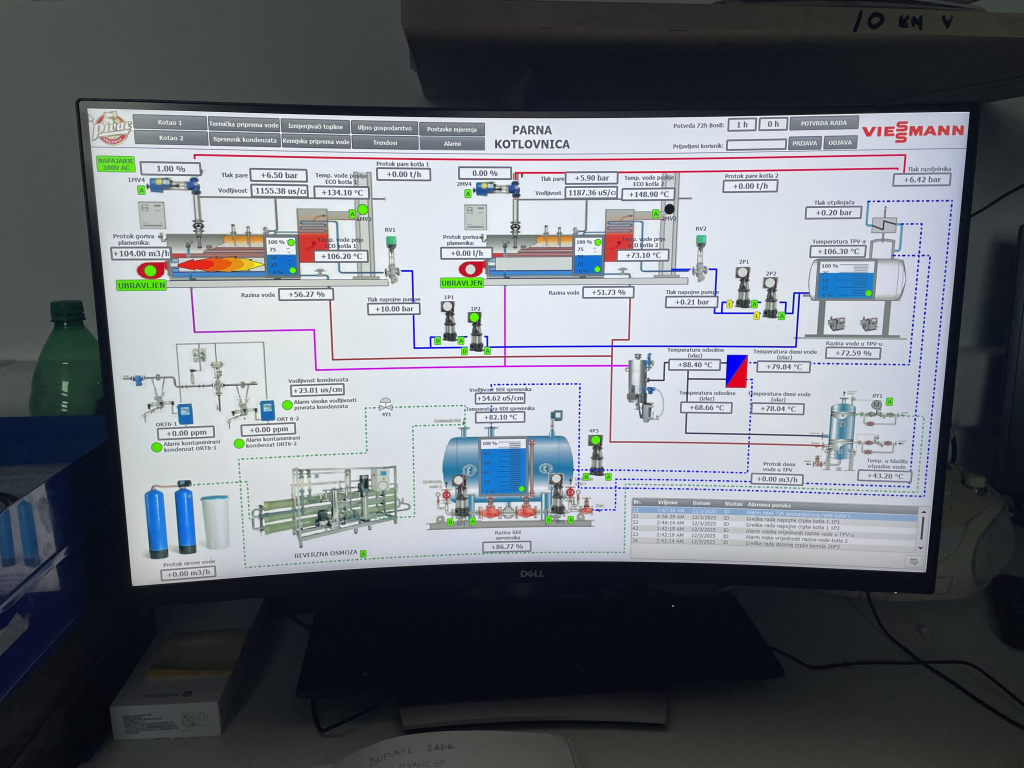

Elektro-radovi uključujući izvođenje radova automatike (upravljanje kotlovnicom i spajanjem na postojeći centralni nadzor).
Opis sustava / Ostali detalji:
Nova kotlovnica smještena je pored postojeće parne kotlovnice (postojeća parna kotlovnica se nakon
postanja u pogon nove kotlovnice više ne koristi). Kapacitet nove parne kotlovnice iznosi 2 x 4.000 kg/h

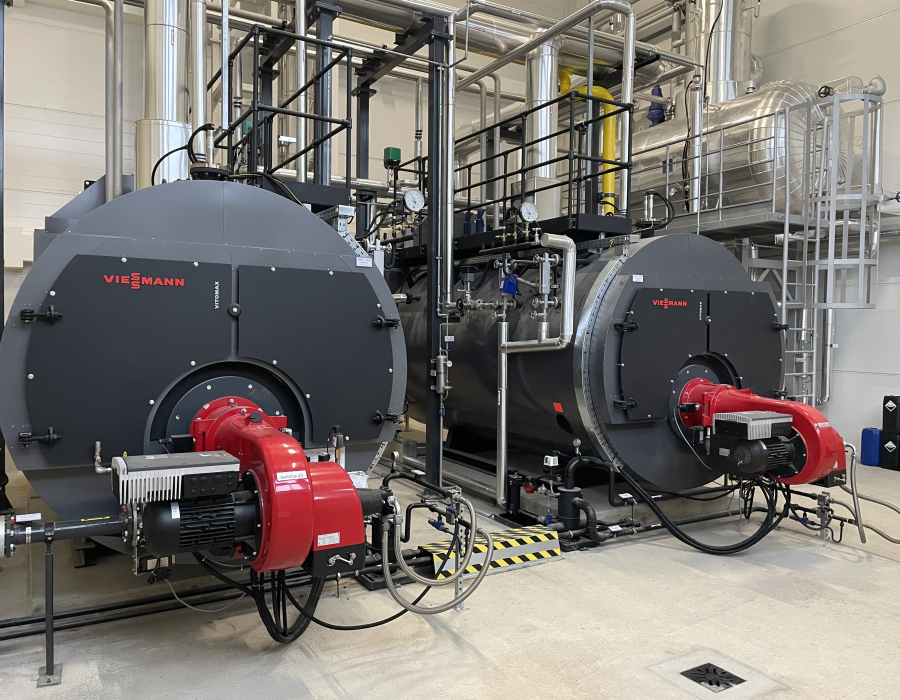

pare, max. tlaka 10 bar pretlaka i temperature 175 ° C. Ugrađena su dva kotla u blok izvedbi te su povezani u kaskadu. Predviđeni su visokoučinkoviti uljno / plinski visokotlačni parni kotlovi s integriranim
zagrijačem za predgrijavanje napojne vode, visokog stupnja iskoristivosti u cijelom radnom području.
Ukupni toplinski učin kotlovnice iznosi 2 x 2748 = 5496 kW.
Kotlovi su u izvedbi koja omogućuje ostvarenje najviših zahtjeva emisije produkata izgaranja, smanjenog
toplinskog opterećenja ložišta, smanjenih troškova u eksploataciji i produljenja vijeka trajanja kotla i
plamenika. Kotlovi su opremljeni sigurnosno-regulacijskom opremom sukladno HRN EN 12953 za 72 satni rad bez nadzora uključujući automatski upravljane dimne zaklopke na izlazu radi ostvarenja energetskih ušteda.
Kotlovi su opremljeni plamenicima koji osiguravaju važeće standarde izgaranja ELLU i prirodnog plina (u
radu na prirodni plin NOx < 100 mg/m3, u radu na ulje < 200 mg/m3), te modulirani način rada na ulje i plin. Plamenici moraju odgovarati zahtjevima sukladno HRN EN 12953-7.
Ugrađuju se dva dimnjaka iz nehrđajućeg čelika izolirana specijalnom toplinskom izolacijom.

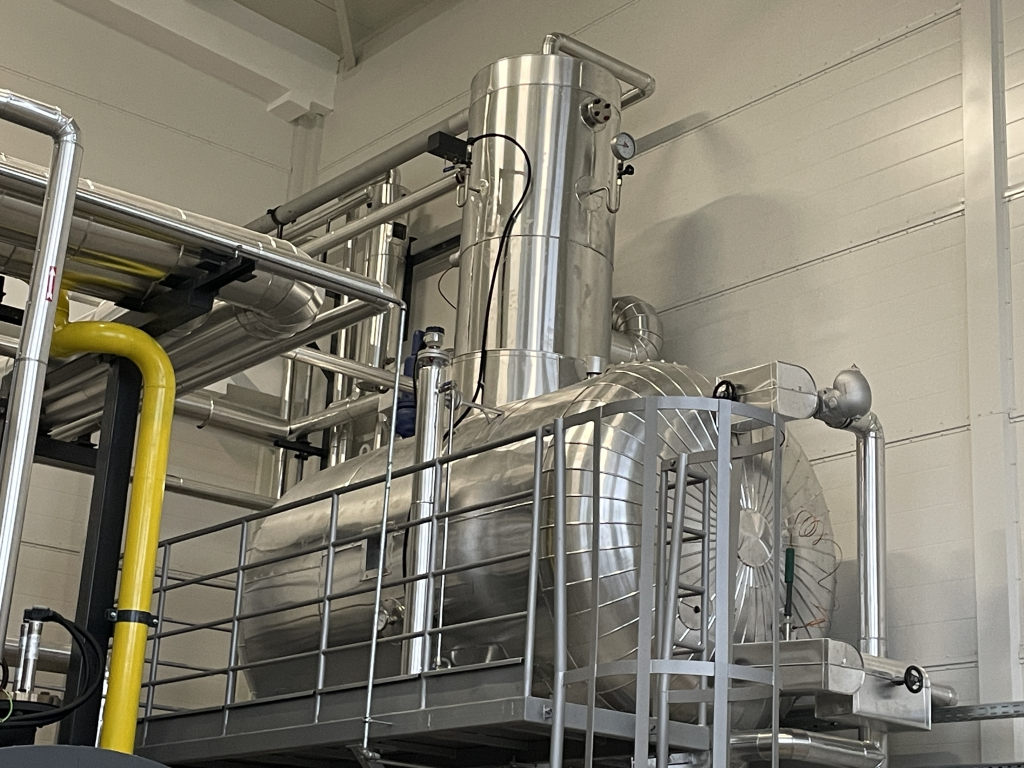

Instalirana je kompletna kemijska i termička pripreme vode s napojnim spremnikom i svim potrebnim

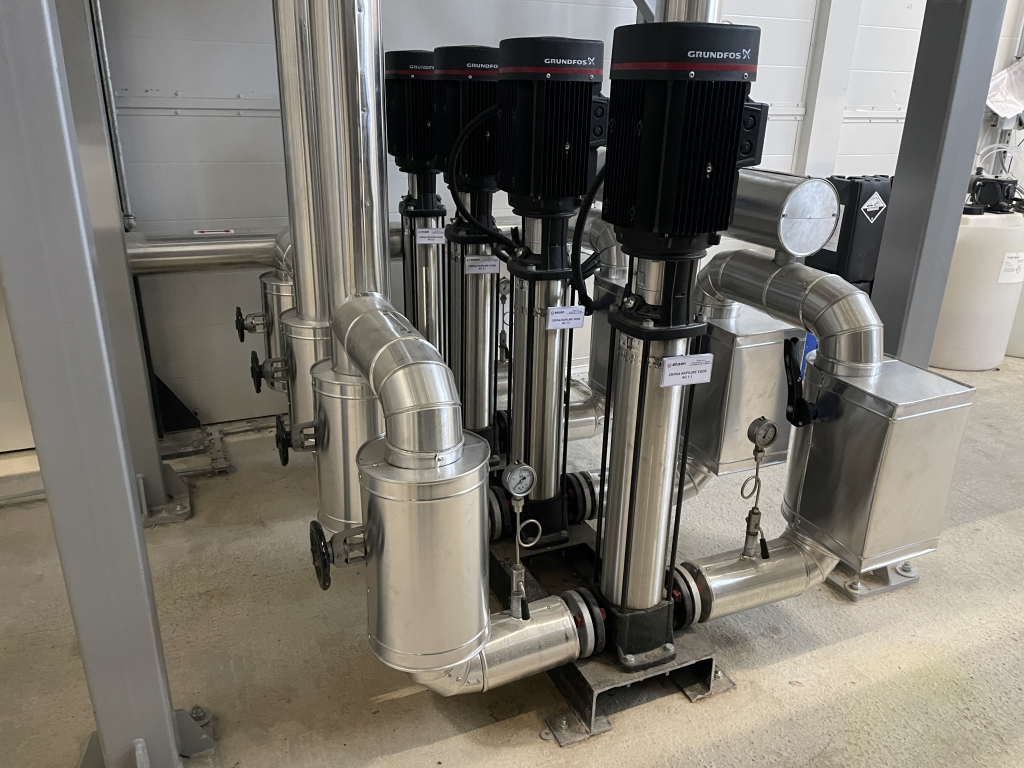

cjevovodima. Kotlovi su opremljeni napojnim crpkama za kontinuiranu regulaciju razine pomoću
frekventnih regulatora. Kemijska priprema vode smještena je u suterenu postojećeg objekta.

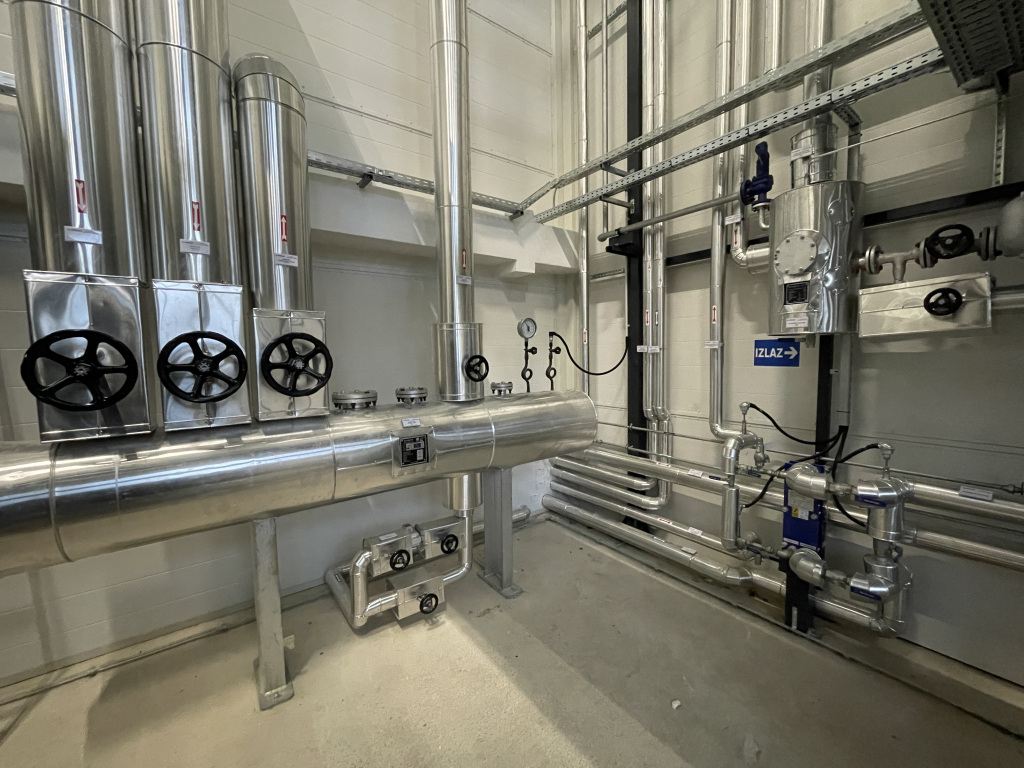

U prostoru kotlovnice predviđen je parni razdjelnik sa svim potrebnim priključcima i svom potrebnom
zapornom sigurnosnom pokaznom i regulacijskom armaturom. Novi razvod pare iz kotlovnice spojen je na postojeći razvod pare unutar objekta, na poziciji koja je dogovorena s investitorom. Razvod pare unutar postojećeg objekta nije predmet ovog projekta. Predviđena je prirodna ventilacija kotlovnice.
